Destekli çerçeve

Destekli Çerçeve Türleri

Destekli çerçeve, rüzgar ve sismik aktivite gibi yatay kuvvetlere karşı direnç sağlamak için bina inşaatında kullanılan bir strüktürel sistemdir. Dikey ve yatay kirişlerle kolonlardan oluşur ve çapraz desteklerle bir çerçeve oluşturur. Destekler, destekli çerçevenin ana bileşenidir. Kirişleri ve kolonları birbirine bağlayan çapraz elemanlardır ve aralarında bir "X" ya da başka şekiller oluştururlar. Destekleme, üçgen şekiller oluşturarak yatay yükleri temele aktarır ve bu da istikrar ve rijitlik sağlar.

Destekli çerçeve, binalara yapısal destek sağlamak için etkili bir yoldur. Tasarımı, kuvvetlerin dağılımını ve istikrarı sağlar, bu da onu inşaatta popüler bir seçenek haline getirir.

Aşağıda bazı destekli çerçeve türleri verilmiştir:

• Merkezi Destekli Çerçeveler: Bu çerçeveler, desteklerin çerçevenin yüksekliği ortasında birleştiği durumlardır. "X" şekli en yaygın konfigürasyondur. Bu tasarım, kuvvetlerin eşit dağılımını sağlar ve onları düşük sismik aktiviteye sahip alanlar için ideal hale getirir.
• Eksantrik Destekli Çerçeveler: Bu çerçeveler, desteklerin merkezde birleşmediği durumlardır. Bunun yerine, destekler eğilmenin meydana geldiği eklerden uzakta bir mesafe yaratır. Bu tasarım, yatay kuvvetleri azaltır, böylece sismik aktiviteye uygun hale getirir.
• K-destekli Çerçeveler: K-destekli çerçeveler, merkezli destekli çerçeve türlerindendir. Destek, bir "K" şekli oluşturduğundan K-destekli olarak adlandırılır. Ortada bulunan dikey eleman, yukarıda ve alttaki çapraz elemanlara bir açıyla bağlanır ve "K" şekli oluşturur. Bu tasarım daha rijit olup kuvvetleri verimli bir şekilde dağıtır.
• T-destekli Çerçeveler: T-destekli çerçeveler, eksantrik çerçeve türlerindendir. Destek, "T" şekli oluşturduğundan T-destekli olarak adlandırılır. Çapraz destek, ortadaki dikey elemanla eklemede buluşur ve açıyla yatay elemanla uzanır. Bu tasarım, yatay kuvvetleri azaltır.
• Karşı Destekli Çerçeveler: Karşı destekli çerçeveler, destekli çerçeve türlerinden biridir. Destekleri ve gergi elemanları çerçevenin zıt taraflarına yerleştirildiğinden karşı destekli olarak adlandırılır. Gergi elemanı, üst köşeden alt zıt köşeye kadar uzanarak bir karşı destek sistemi oluşturur. Bu tasarım, istikrarı artırır.
• Portal Çerçeveler: Portal çerçeveler, diğer çerçevelerden farklıdır. Çapraz destek kullanmazlar. Bunun yerine, yatay kirişler ve dikey kolonlar bir çerçeve oluşturur. Yatay kiriş genellikle dikey kolondan daha uzun olur. Bu tasarım, iç destek olmadan açık alanlara ihtiyaç duyan binalar için uygundur.

Destekli Çerçevenin Fonksiyonları ve Özellikleri

Destekli çerçeveler, yükleri temele aktararak destek sağlamaya yardımcı olurlar. Bunu çeşitli yollarla gerçekleştirirler:

• Dikey yükler: Bunlar, bina malzemelerinin ağırlığından kaynaklanan ölü yükler ve insanlar ile mobilyalardan gelen canlı yükler gibi yerçekimi yüklerini içerir. Destekli çerçeveler, dikey yükleri yere aktarmaya yardımcı olur. Dikey elemanlar, genellikle kolonlar, bu yükleri aşağı doğru taşır.
• Yatay yükler: Destekli çerçeveler, bir yapının yatay yükler karşısında istikrarlı kalmasına da yardımcı olur. Bu, binanın karşısındaki rüzgar basıncı gibi yatay kuvvetler ve depremlerden gelen sismik yüklerdir. Çapraz destek elemanları, özellikle yatay yükleri dirençli hale getirmede önemlidir. Yatay kuvvetleri, dikey kolonlar aracılığıyla yere aktarırlar.
• Çerçeve etkisi: Destekleme, dikey ve yatay yükleri yapıda eşit şekilde dağıtan bir çerçeve etkisi yaratır. Bu, binanın herhangi bir bölümünün aşırı stres veya gerilim yaşamasını önlemeye yardımcı olur.
• Yük yolları: Destekli çerçeveler, binanın tepe noktasından temele belirgin yük yolları oluşturur. Bu, tüm yüklerin verimli bir şekilde aktarılmasını ve yapının istikrarının korunmasını sağlar.
• Rijitlik: Çapraz destekleme, genel yapıyı daha rijit ve stabil hale getirir. Bu, rüzgar veya sismik aktivite karşısında ekstra destek gerektiren yüksek binalar için özellikle önemlidir.
• Yedeklilik: Birden fazla destek elemanına sahip olmak yedeklilik sağlar. Eğer bir eleman başarısız olursa, diğerleri yine de yükleri desteklemeye yardımcı olabilir. Bu, binanın güvenlik faktörünü artırır.

Destekli çerçevelerin bazı önemli özellikleri şunlardır:

• Malzemeler: Genellikle çelik veya betonarme ile inşa edilirler. Çelik destekli çerçeveler, çeliğin daha hafif elemanlar haline getirilip hala dayanıklılık sağlaması nedeniyle özellikle yaygındır.
• Destek türleri: Farklı destek konfigürasyonları vardır. En yaygın olanları X-destek, K-destek ve W-destek oluşumlardır. Her biri, stabilite sağlamak için destek elemanlarını farklı şekillerde kullanır.
• B bağlantı detayları: Destek elemanlarının dikey kolonlara ve yatay kirişlere nasıl bağlandığı çok önemlidir. Eklem yerlerinde kaynak plakaları gibi detaylar, yüklerin dağıtılmasına ve bağlantıların güçlendirilmesine yardımcı olur.
• Eleman boyutlandırması: Mühendisler, her destek elemanının boyutunu dikkatlice belirler. Bu, aşırı yatma veya arıza olmadan dikey ve yatay yükleri yeterince destekleyebileceklerini garanti eder.
• Çapraz elemanlar: Destek elemanları genellikle bir dikeyin üstünden diğerinin altına çapraz olarak yerleştirilir. Bu 'X' oluşumu, yatay yükleri engellemede en güçlü olanıdır.

Destekli çerçeve Senaryoları

Destekli çerçeve, inşaat endüstrisinde, özellikle binaların ve yapıların tasarımı ve inşasında çeşitli uygulamalarda kullanılır. İşlev senaryolarından bazıları şunlardır:

• Yüksek Bina İnşaatı

  Destekli çerçeveler, yüksek bina inşaatı için hayati öneme sahiptir. Bu yapılar, rüzgar kuvvetlerini ve sismik etkinlikleri karşılamak için istikrar ve dayanıklılığa ihtiyaç duyar. Çapraz destekler, verimli bir şekilde yükleri dağıtarak rijit bir dikdörtgen çerçeve oluşturur. Bu, yüksek binaları güvenli ve dayanıklı hale getirir. Bu yapıların örnekleri gökdelenler ve yüksek katlı otellerdir.

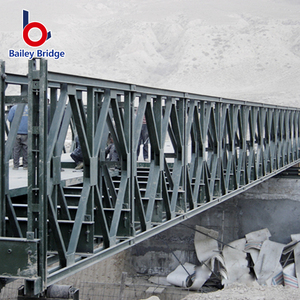

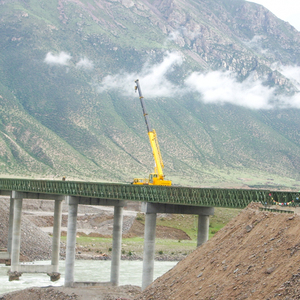

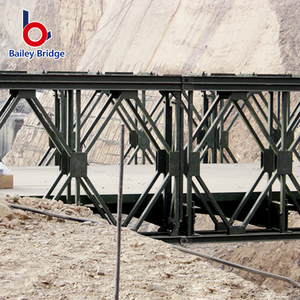

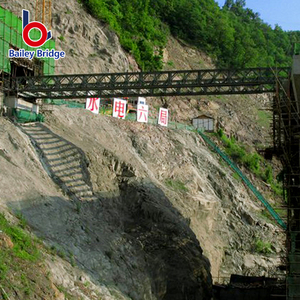

• Köprü Mühendisliği

  Destekli çerçeveler, köprü mühendisliğinde hayati öneme sahiptir. Bu yapılar, platformu destekleyen ve araç yüklerini taşıyan stabil ve güçlü bir yapı oluştururlar. Çapraz destekler, rüzgar ve trafik yüklerinin etkilerini azaltır. Bu, trenlerin ve araçların güvenli bir şekilde geçiş yapmasını sağlar. Örnekler arasında karayolu ve demiryolu köprüleri bulunur.

• Endüstriyel Bina İnşaatı

  Bu çerçeveler, endüstriyel bina inşaatında yaygın olarak kullanılır. Üretim ve depolama için büyük açık alanlar oluştururlar. Çapraz destekler, yük taşıma kapasitesini artırır. Bu, ağır makinelerin ve ekipmanların bulunduğu fabrikalar ve depolar için uygundur. Ayrıca, maliyet etkin ve hızlı bir inşa süresine sahiptirler. Bu, endüstriyel operasyonlardaki duraklamaları azaltır.

• Depolama Tesisleri

  Destekli çerçeveler, depo tesislerinin inşasında önemlidir. Bu tesislerin açık kat planları ve yüksek tavanları, malların verimli bir şekilde depolanmasını sağlar. Destekli çerçeveler, iç kolonlar olmaksızın büyük çatılar destekler. Bu, depolama alanını maksimize eder. Ayrıca, güçlü yapı yığılmış eşyaların veya makinelerin ağır yüklerini taşır.

• Yenileme ve Revizyon Projeleri

  Destekli çerçeveler, yenileme ve revizyon projelerinde de kullanılır. Mevcut yapıların stabilitesini ve dayanıklılığını artırır. Bu, rüzgar ve sismik kuvvetlere karşı direnç sağlar. Bu, özellikle sismik bölgelerdeki eski binalar için geçerlidir. Çapraz destekler, genel yapının bütünlüğünü iyileştirir. Böylece, yenilenen yapıların güvenliğini ve ömrünü güvence altına alır.

Destekli Çerçeve Nasıl Seçilir

• Türler ve Konfigürasyon

  Bir destekli çerçeve seçerken, binanın ihtiyaçlarını ve desteklerin yapısal bütünlüğünü dikkate almak önemlidir. K-destekleri, X-destekleri ve V-destekleri gibi farklı destek türlerine bakarak hangisinin bina tasarımı için en iyi stabiliteyi sunduğunu görün. Ayrıca, seçilen desteklerin konfigürasyonunun, duvarlardaki mevcut alanla uyumlu olup olmadığını ve gerekli desteği sağladığını kontrol edin. Desteklerin, özellikle yüksek binalarda veya depreme eğilimli alanlarda kuvvetlere dayanabileceğinden emin olun. Desteklerde kullanılan malzeme, güç ve dayanıklılıklarını etkiler. Çelik, genellikle sağlam ve farklı şekillerde şekillendirilebildiği için tercih edilir. Ayrıca, malzemelerin ve inşaatın maliyetini göz önünde bulundurmayı unutmayın, çünkü bazı destek tasarımları, diğerlerine göre daha fazla kaynak ve zaman gerektirebilir.

• Yük Taşıma Kapasitesi

  Bir destekli çerçeve seçmeden önce, üstündeki yükleri ve kuvvetleri taşıyabileceğinden emin olun. Çerçevenin yüksekliğine ve her katın taşıyacağı yüklerin miktarına bakın. Daha yüksek binalar, dikey yükleri iyi taşıyabilen çerçevelere ihtiyaç duyar. Çerçevede kullanılan malzemeleri kontrol edin. Çelik ve betonarme, yükleri taşımak için iyi olsa da, çelik daha hafif ve yüksek binalar için daha uygundur. Binadaki yükleri düşünün; yanlardan gelen rüzgar ve binayı sarsan depremler gibi. Bu yatay yükler, binanın sallanmasına neden olabilir, bu nedenle destekli çerçeve bu sallanmayı durduracak kadar güçlü olmalıdır. Bu faktörleri doğru bir şekilde analiz etmek, destekli çerçevenin binayı yıllarca güvenli ve sağlam tutmasını sağlar.

• İnşaat Kolaylığı

  Destekli çerçevenin tasarımının ve inşasının kolay olması gerekir. Bu, projenin tamamlanması için gereken zaman ve maliyeti azaltır. Standart parçalar kullanan basit bir tasarıma sahip bir çerçeve arayın. Bu, inşaatı hızlandırır ve maliyetleri düşürür. Ayrıca, destekli çerçevenin binanın diğer parçalarıyla uyumunu düşünün. Bina sistemlerinin diğer bölümleriyle iyi çalışan bir çerçeve seçmek, ileride sorunların önüne geçecektir.

• Bakım

  Bina tamamlandıktan sonra, destekli çerçevenin düzenli olarak kontrol edilmesi ve bakıma ihtiyaç duyacağı önemlidir. Uzun süre iyi bir durumda kalması için denetimi ve bakımı kolay bir çerçeve seçin.

Destekli Çerçeve Soru-Cevap

S1: Destekli çerçeve türleri nelerdir?

C1: Destekli çerçeveler K-destekli çerçeveler, X-destekli çerçeveler ve tübüler çerçeveler olarak sınıflandırılabilir. K-destekli çerçeveler, yükleri temele ileten K şeklindeki çapraz elemanlar içerir. X-destekli çerçeveler, stabilite sağlayan ve yükleri verimli bir şekilde aktaran X şeklinde çapraz elemanlar içerir. Tübüler çerçeveler ise, güçlü bir dış çerçeveye sahiptir ve tüp gibi davranarak yüksek binalara destek sağlar.

S2: Destekli çerçeve türlerinin sayısı nedir?

C2: Destekli çerçeveler, K-destekli çerçeveler, X-destekli çerçeveler ve V-destekli çerçeveler dahil olmak üzere birkaç türde sınıflandırılmaktadır. K ve X-destekli çerçeveler çapraz desteklerken, V-destekli çerçeveler V şeklinde desteklere sahiptir. W-destekli çerçeveler W şeklinde destek yapılarına sahiptir. Tek destekli çerçeveler, köşeden zıt duvara çapraz bir destek içerirken, çift destekli çerçeveler aynı iki duvar arasında iki çapraz destek içerir.

S3: Destekli çerçevenin dezavantajları nelerdir?

C3: Destekli çerçevelerin çeşitli dezavantajları vardır. Düzensiz şekilli binalar için uygun değillerdir. Çapraz elemanlar, açık alan miktarını azaltabilir. Destekli çerçevelerde kullanılan çelik gibi elemanlar, yangınlar sırasında ısı iletebilir. Bu tehlikeli bir durumdur çünkü çerçeve yangın sırasında yapısal desteği kaybeder.

S4: Destekli çerçeve ile portal çerçeve arasındaki fark nedir?

C4: Destekli çerçeve, yükleri temele aktaran çapraz elemanlara sahiptir ve bu sayede istikrar sağlar. Portal çerçeve ise yatay ve dikey elemanların oluşturduğu bir çerçevedir ve çapraz destek içermez. Portal çerçeve, sert bağlantıları aracılığıyla rüzgar yüklerine karşı direnç gösterir.
