Ne555 kiti

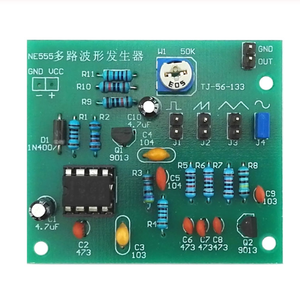

NE555 Kit Türleri

NE555 kitleri farklı türlerde gelir ve her birinin kendine özgü özellikleri vardır. Aşağıda listelenmiştir:

• Monostable Mod Kit

  Bu tür bir kit, NE555'i kararlı bir durumdan kararsız bir duruma geçiren bir tetikleme girişi içerir; bu, darbe genişliğini kapsamak için gereken süre boyunca olur. Darbe genişliği, çıkışa bağlı bir direnç ve bir kapasitörle belirlenir. Girişte negatif bir voltaj darbesi ile tetiklenir.

• Astable Mod Kit

  Bu yapılandırmada, NE555 yüksek ve düşük çıkış durumları arasında osilasyon yapar. Kendiliğinden çalışır ve osilasyona başlamak için dış bir tetikleme gerektirmez. Çıkış dalga formunun frekansı ve görev döngüsü, çipe bağlı iki dış direnç ve bir kapasitörle kontrol edilir.

• Bistable Mod Kit

  Bu tür bir kit, tetiklenene kadar iki kararlı durumdan birinde kalabilir. Bir çıkışı yüksek, diğerini düşük olarak ayarlayan iki tetikleme girişi vardır. Çıkış, tetiklenene kadar mevcut durumunda sonsuza kadar kalabilir.

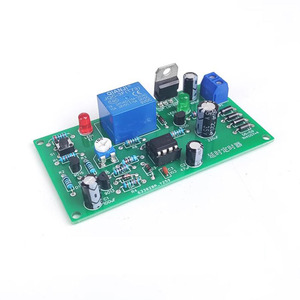

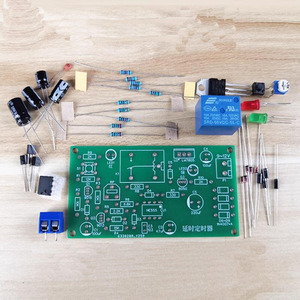

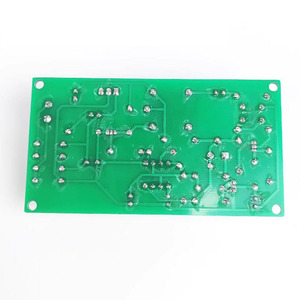

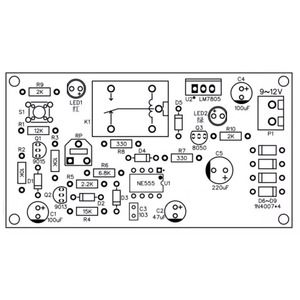

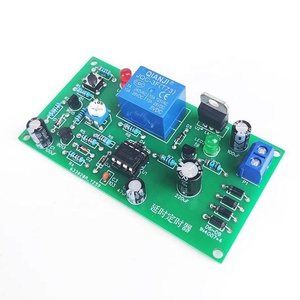

• Zaman Gecikmesi Kit

  Bu yapılandırma, seçilen bir zaman gecikmesinden sonra bir cihazı açar. Gecikme süresi, bir kapasitör ve direnç ile belirlenir. Girişte düşük bir darbe ile tetiklenir.

• Darbe Genişliği Modülasyonu (PWM) Kit

  Bu tür bir kit, değişken darbe genişliklerine sahip bir sinyal üretmek için NE555'i astable modda kullanır. Bu değişken darbe genişlikleri, bir yüke sağlanan gücü kontrol etmek için kullanılır ve bu da yükün parlaklığını veya hızını kontrol eder.

• Frekans Bölücü Kit

  Bu tür bir kit, NE555'i giriş frekansından daha düşük bir frekansa sahip bir çıkış sinyali üretmek için kullanır. Giriş değiştikçe durumu değişen iki çıkışı vardır. Çıkış frekansı, giriş frekansının yarısıdır.

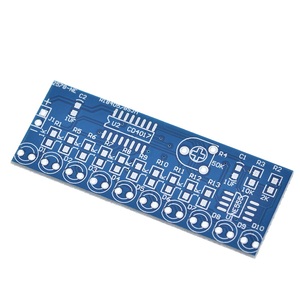

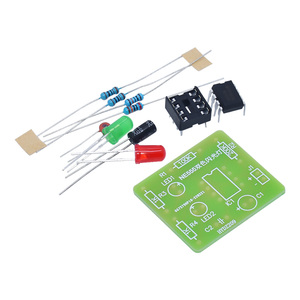

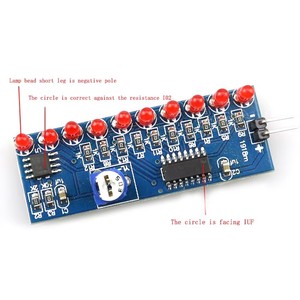

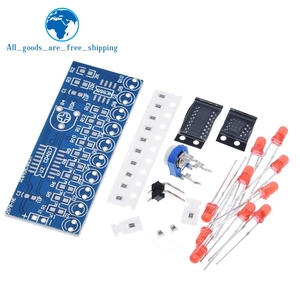

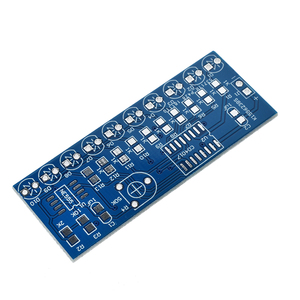

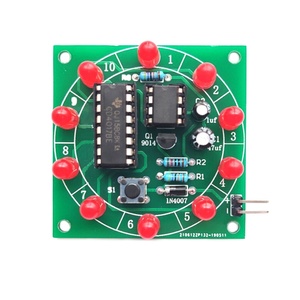

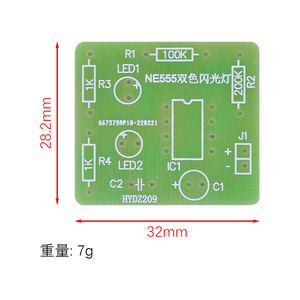

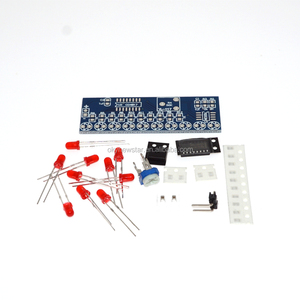

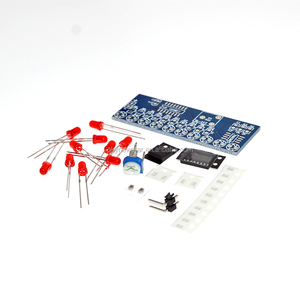

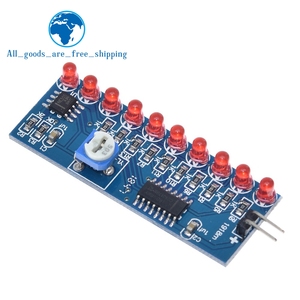

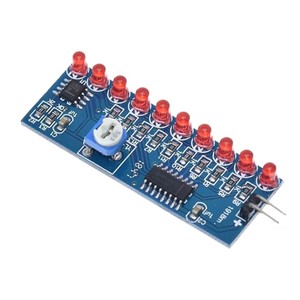

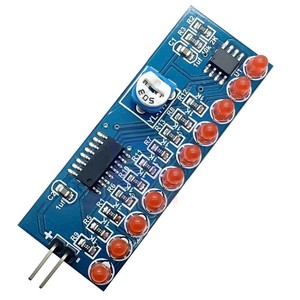

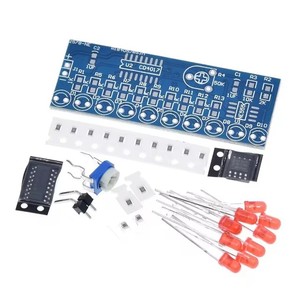

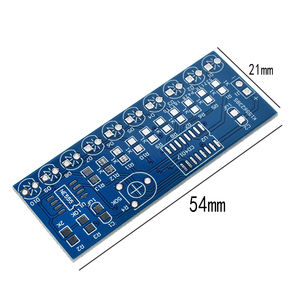

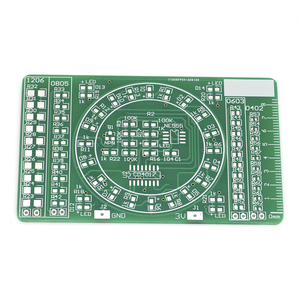

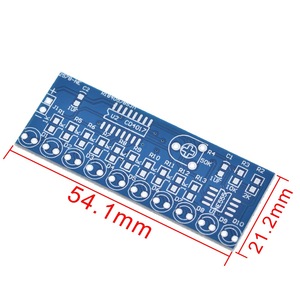

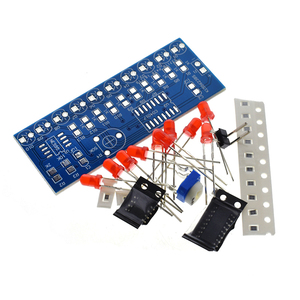

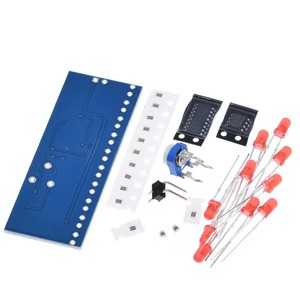

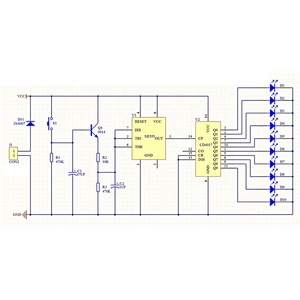

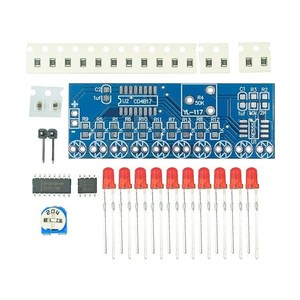

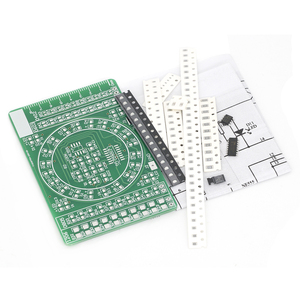

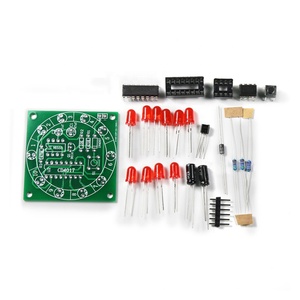

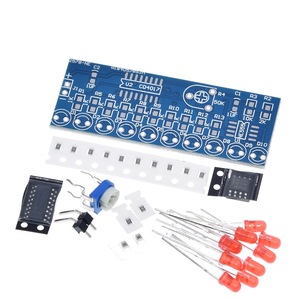

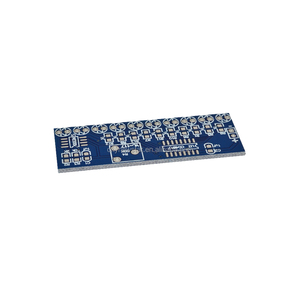

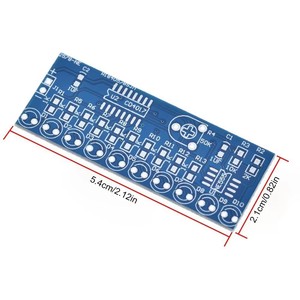

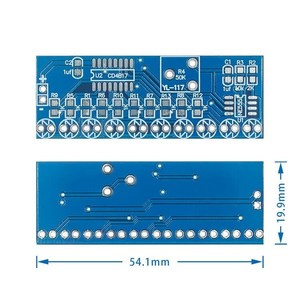

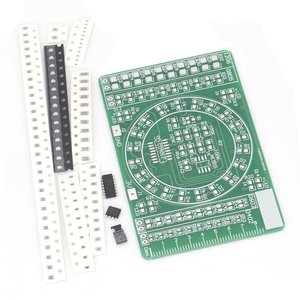

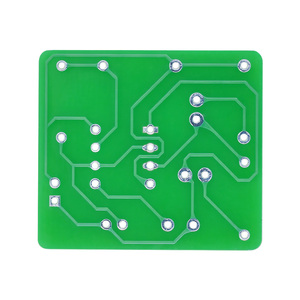

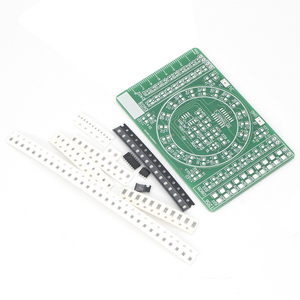

• LED İletici Kit

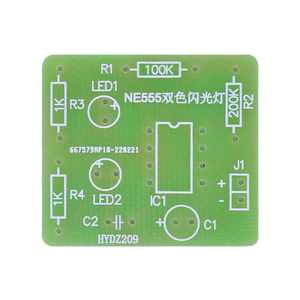

  Bu yapılandırma, NE555'i bir LED'i açıp kapatmak için kullanır. Yanıp sönme hızı, dış dirençler ve kapasitörler tarafından kontrol edilir. NE555 hakkında bilgi edinmek için basit ve popüler bir projedir.

• NE555 Sıcaklık Kontrol Cihazı Kit

  Monostable yapılandırma, sıcaklık önceden ayarlanan bir değeri aştığında bir ısıtıcı veya fanı belirli bir süre boyunca çalıştırmak için kullanılır. Sıcaklığı algılamak için bir termistör kullanılır.

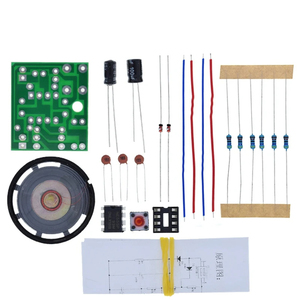

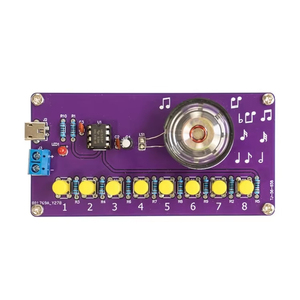

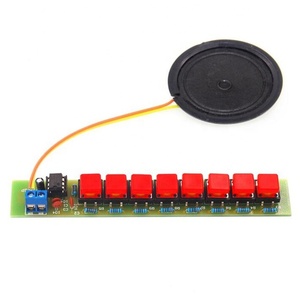

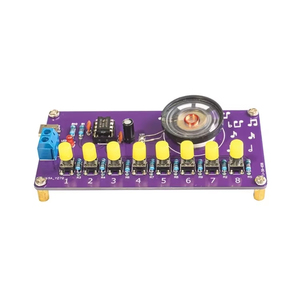

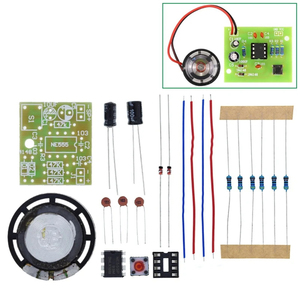

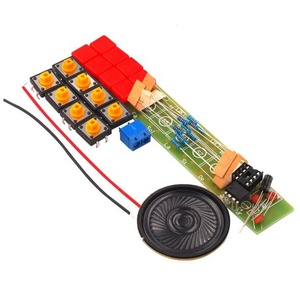

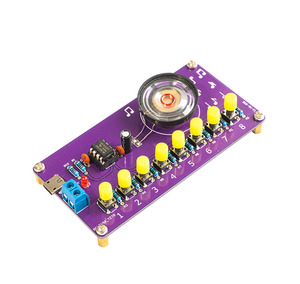

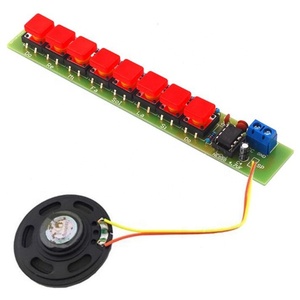

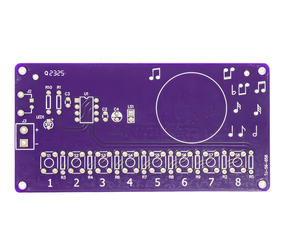

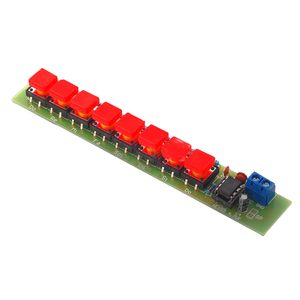

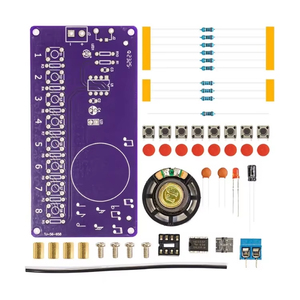

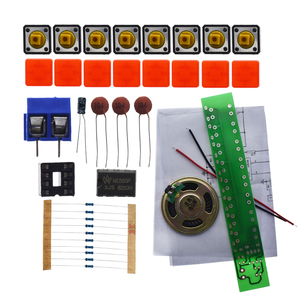

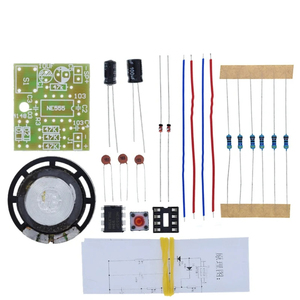

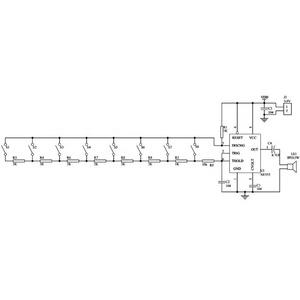

• NE555 Ton Üreteci Kit

  Basit müzik veya ses efektleri için ses tonları üretmek üzere NE555'i kullanır. Çıkış tonunun frekansı, dış bileşenler tarafından kontrol edilebilir.

NE555 Kitlerinin Tasarımı

NE555 zamanlayıcı entegresi, zamanlama ve dalga formu üretimi uygulamalarındaki çok yönlülüğü ile yaygın olarak bilinmektedir. Tasarımı, çeşitli elektronik devrelerde etkili bir şekilde çalışmasını sağlayan birkaç ana bileşen ve özellik içerir.

• Fonksiyonellik Tasarımı

  NE555 zamanlayıcı entegresi üç ana modda çalışır: astable, monostable ve bistable. Astable modda, sürekli bir kare dalga üreterek osilatör olarak işlev görür. Bu, deşarj, eşik ve tetikleme pinleri arasına zamanlama dirençleri ve kapasitör yerleştirerek gerçekleştirilir. Dirençler aracılığıyla kapasitorun sürekli yük ve boşaltma döngüsü kare dalga çıkışını üretir.

  Monostable modda, NE555 bir zamanlayıcı veya darbe üreteci olarak işler. Tek bir dış direnç ve kapasitör gecikme süresini belirler. Tetiklendiğinde, çıkış, RC zaman sabiti tarafından belirlenen süre boyunca yüksek olur ve ardından düşük duruma geri döner.

  Bistable mod, NE555'in iki kararlı durumu saklamasını sağlayan flip-flop olarak işlev görmesine olanak tanır. Bu mod, tetikleme ve sıfırlama pinlerine uygulanan giriş sinyalleri ile kontrol edilir.

• Ana Bileşenler

  NE555 zamanlayıcı entegresi, birkaç ana bileşenden oluşur:

  • Voltaj Bölücü: NE555, üç eşit dirençten oluşan bir voltaj bölücüsü içerir. Bu bölücü, besleme voltajının (Vcc) 2/3 ve 1/3 noktalarında dört referans voltaj seviyesi oluşturur. Bu seviyeler, zamanlama kapasitörünün üzerindeki voltaj ile karşılaştırmalar yapmak için kullanılır.
  • Flip-Flop: Zamanlayıcının durumunu saklamak için bir ayarlayıcı-direnci flip-flop kullanılır. Bu, çıkış durumunu (yüksek veya düşük) kontrol ederek tetikleme ve sıfırlama pinlerine bağlı girişlerin durumuna göre değişir.
  • Çıkış Transistörü: NE555, çıkışta bir transistör anahtarı içerir. Bu, zamanlayıcının yükleri doğrudan sürmesine olanak tanır, böylece motorları, LED'leri ve röleleri kontrol etmek için uygun hale getirir.
  • Deşarj Pini: Deşarj pini, zamanlama kapasitorunu toprağa boşaltan bir iç transistöre bağlıdır. Bu işlem, zamanlayıcıyı sıfırlar ve bir sonraki döngü için hazırlar.

• Çalışma Modları

  NE555, her biri farklı özelliklere sahip birkaç modda çalışır:

  • Astable Mod: Bu modda, NE555 yüksek ve düşük durumları arasında osilatör olarak çalışarak bir kare dalga üretir. Frekans ve görev döngüsü iki direnç (R1 ve R2) ve bir kapasitör (C) ile belirlenir. Frekans (f) için formül:

    f = 1.44 / ((R1 + R2) * C)

    Görev Döngüsü = (R2 / (R1 + R2)) * %100

  • Monostable Mod: NE555, tek seferlik bir zamanlayıcı olarak çalışır. Tek bir direnç (R) ve kapasitör (C) tarafından belirlenen bir süre boyunca çıkış yüksek kalır. Zaman gecikmesi (T), şu şekilde hesaplanır:

    T = 0.693 * R * C

  • Bistable Mod: Bu modda, NE555, iki kararlı duruma sahip bir flip-flop olarak işlev görür. Zamanlama parametrelerini ayarlamak için iki dış direnç ve bir kapasitör gerektirir. Çıkışın durumu, tetikleme ve sıfırlama pinlerine sinyaller uygulanarak değiştirilir.

• Güç Kaynağı ve Pin Yapılandırması

  NE555 zamanlayıcı entegresi tipik olarak 4.5V ile 15V arasında çalışır. Bu geniş voltaj aralığı, hem düşük hem de yüksek voltaj ortamlarında çeşitli uygulamalar için uygun hale getirir. Pin yapılandırması şunları içerir:

  • Pin 1: Toprak
  • Pin 2: Tetikleme
  • Pin 3: Çıkış
  • Pin 4: Sıfırlama
  • Pin 5: Kontrol Voltajı
  • Pin 6: Eşik
  • Pin 7: Deşarj
  • Pin 8: Vcc

NE555 Kiti İçin Giyme/Uyum Önerileri

NE555 zamanlayıcı entegresi, çeşitli uygulamalarda kullanılabilen son derece çok yönlü bir cihazdır. Bu nedenle, giyme ve uyum önerileri belirli uygulama ve devre gereksinimlerine bağlıdır. İşte bazı genel yönergeler.

• Giyme Önerileri

  NE555 zamanlayıcı devresi ile çalışırken, rahat ve hareket kolaylığı sağlayan giysiler giymek önemlidir. Bunun nedeni, kullanıcının projeye uzun süre çalışacak olmasıdır. İdeal olarak, giysilerin sıçrama ya da kazalardan korunması için bir laboratuvar önlüğü veya önlük giyilmesi önerilir. Ayrıca, lehimleme veya elektronik bileşenleri kullanırken gözleri olası tehlikelerden korumak için güvenlik gözlüğü takmak çok önemlidir. Kullanıcıların ekipman veya aletlerde takılabilecek bol giysiler giymelerinden kaçınmaları gerekmektedir.

• Entegreyi Devreye Uydurma

  NE555 zamanlayıcı entegresini bir devreye uydurmak, devrenin zamanlama ve yapılandırma gereksinimlerini göz önünde bulundurmayı gerektirir. Uygulama için uygun NE555 versiyonunu seçerek başlamalısınız. Örneğin, standart NE555 genel zamanlama uygulamaları için uygundur. Düşük güç tüketen CMOS varyantı ise enerji tasarrufu sağlamak için idealdir. Ayrıca, devrenin zamanlama gereksinimlerini gözden geçirmeli ve bunların 555'in pinlerine bağlı dirençler ve kapasitörler tarafından belirlendiğini bilmelisiniz. Genellikle, veri sayfası zamanlama hesaplamalarıyla ilgili bilgileri sağlar.

• Astable Mod İçin Bileşen Uyumlama

  Astable modda, frekans ve görev döngüsü, 555'e bağlı iki direnç (R1 ve R2) ve bir kapasitör (C1) ile belirlenir. Bileşenleri uyarlamak için, istenen frekans ve görev döngüsü için gereken değerleri NE555 veri sayfasındaki formülü kullanarak hesaplayın. Daha sonra hesaplanan değerlere yakın doğru direnç ve kapasitörleri seçin. Bu, doğru zamanlama ve dalga formu üretimini sağlar. Ayrıca, bileşenlerin toleransını ve sıcaklık katsayısını dikkate alarak, çeşitli çalışma koşulları altında stabiliteyi sağlamak önemlidir.

• Monostable Mod İçin Bileşen Uyumlama

  Monostable modda, zamanlama aralığı bir direnç (R) ve bir kapasitör (C) ile belirlenir. Belirli bir gecikme için bileşenleri uyarlamak üzere, veri sayfasındaki formülü kullanarak R ve C değerlerini hesaplayın. İstenilen gecikme için gereken zaman sabitini (τ = R x C) karşılayan bileşenleri seçin. Örneğin, 1 saniyelik bir gecikmeye ihtiyaç varsa, bu gereksinimi karşılayan R ve C değerlerini seçin; böylece 1MΩ direnç ve 1μF kapasitör gibi. Uygulama için doğru zamanlama sağlamak üzere değerleri gerektiği gibi ayarlayın.

• Hata Ayıklama ve Test Etme

  NE555 devresini hata ayıklamak ve test etmek için, önce güç kaynağı voltajını kontrol edin; böylece entegreyi sağlanması gereken voltaja göre ayarlamış olursunuz. Ardından bir osiloskop kullanarak çıkış dalga formunu gözlemleyin. Bu, beklenen zamanlama özellikleri ile eşleşip eşleşmediğini doğrulamak içindir. Ayrıca, zamanlama devresinde kullanılan dirençlerin ve kapasitörlerin değerlerini kontrol edin; böylece bunların doğru değerlere sahip olmasını ve düzgün bağlandığını doğrulamış olursunuz. Bunun yanı sıra, devreyi gevşek bağlantılar, kısa devreler veya arızalı bileşenler açısından inceleyerek, herhangi bir sorunu hızlı bir şekilde çözmeye çalışın. Eğer devre beklenildiği gibi çalışmazsa, devrenin her aşamasını sistematik bir şekilde analiz ederek sorunu tanımlamaya ve düzeltmeye çalışın.

SSS

S1. NE555 zamanlayıcı kitinin ana bileşenleri nelerdir?

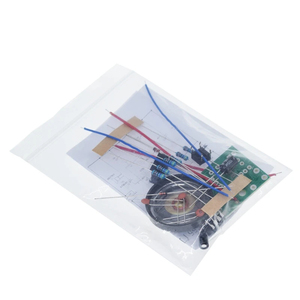

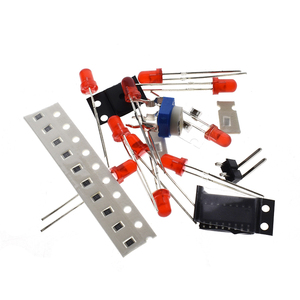

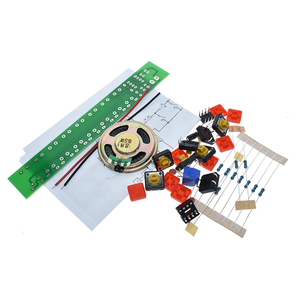

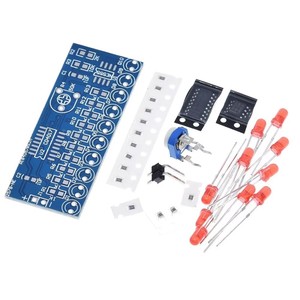

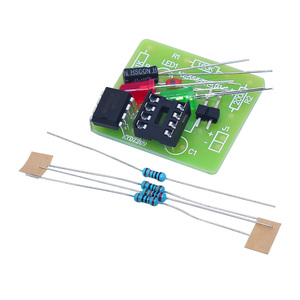

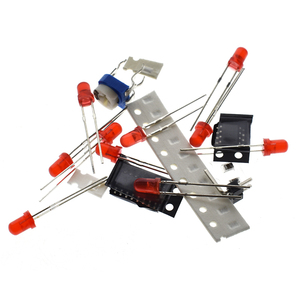

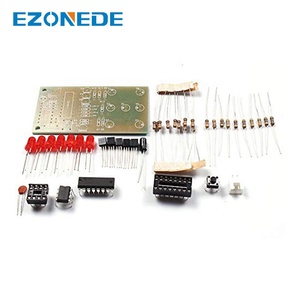

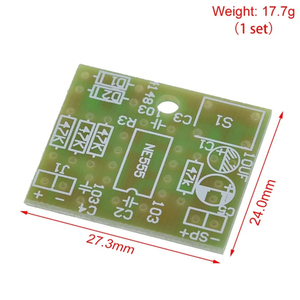

C1. NE555 zamanlayıcı kiti genellikle bir NE555 zamanlayıcı entegresi, dirençler, kapasitörler, bir breadboard veya PCB, jumper kabloları, bir güç kaynağı ve çıkış göstergesi olarak bir LED veya zil içerir. Bazı kitler ayrıca bir multimetre test için ve devreyi montajı için bir kılavuz veya el kitabı içerebilir.

S2. NE555 zamanlayıcı nasıl çalışır?

C2. NE555 zamanlayıcı, iki kapasitör üzerindeki voltaj seviyelerini bir referans voltaj ile karşılaştırarak çalışır. Zamanlayıcıya bağlı dirençlerin ve kapasitörlerin yapılandırmasına bağlı olarak, belirli zaman gecikmeleri üretmek veya yüksek ve düşük durumları arasında osilasyona geçmek için astable, monostable veya bistable modlarda çalışabilir.

S3. NE555 zamanlayıcının bazı uygulamaları nelerdir?

C3. NE555 zamanlayıcısı çok yönlüdür ve çeşitli uygulamalarda kullanılır; bunlar arasında darbe üretimi, zaman gecikmesi, saat darbeleri için osilatörler, LED ve motor kontrolü ve bellek depolama için flip-flop olarak kullanımı bulunmaktadır. Doğru zamanlama ve osilatör üretme yeteneği, onu birçok elektronik proje için uygun hale getirir.

S4. NE555 zamanlayıcı yüksek güç uygulamaları için kullanılabilir mi?

C4. NE555 zamanlayıcı, LED’ler veya röleler gibi küçük yükleri çalıştırabilirken, çıkış akım kapasitesi sınırlıdır (genellikle yaklaşık 200mA). Yüksek güç uygulamaları için, bir transistörü veya MOSFET’i kontrol etmek için kullanılabilir; bu da yükü sürer ve zamanlayıcı entegresini yüksek akım ve voltajdan korur.

S5. NE555 zamanlayıcı kullanırken alınması gereken önlemler var mı?

C5. Evet, NE555'in maksimum besleme voltajını (15V) ve çıkış akımını (200mA) aşmamaya dikkat etmek önemlidir. Zamanlayıcının spesifikasyonları dahilinde çalışmasını sağlamak için dirençlerin ve kapasitörlerin değerlerini doğru bir şekilde hesaplayın. Ayrıca, yüksek güç uygulamaları için aşırı ısınmayı önlemek amacıyla bir ısı emici kullanmanız önerilir.
