Tüp boyunduruğu

Tüp Boyun Çeşitleri

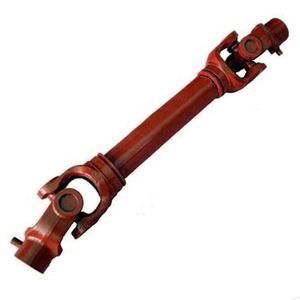

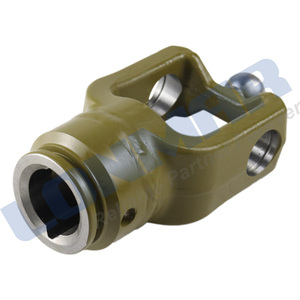

Bir tüp boyun, evrensel mafsallı bir tahrik milinde kullanılan bir cihazdır. Motorun gücünü tekerleklere ileten dönen bir bileşen olan tahrik milinin hayati bir parçasıdır. Tüp boyun, tahrik milinin her iki ucunda bulunur ve mili u-mafsala bağlar. Gücün sorunsuz iletilmesini sağlayan ve tahrik milinin düzgün çalışması için olmazsa olmaz bir bileşendir. Tüp boynunlar, çeşitli uygulamalarla eşleşmek üzere farklı boyutlarda ve konfigürasyonlarda gelir. İşte bunlardan bazıları:

• 1. Tek Tüp Boyun:

  Tek boyun, genellikle evrensel mafsala veya başka bir dönen bileşene tek bir bağlantı noktasına sahip bir boyunu ifade eder. Bu boyun, otomotiv, endüstriyel makine ve daha fazlası dahil olmak üzere birçok uygulama için standart bir seçenektir. Tek tüp boyun, döner gücün bir noktadan diğerine aktarıldığı motosikletler ve tahrik aksları gibi çeşitli mekanik sistemlerde kullanılır. Bu boyun, basit tasarımı ve bakımı kolaylığı nedeniyle birçok uygulamada popülerdir. Ancak, yük taşıma kapasitesi ve hizalama toleransı konusunda sınırlıdır.

• 2. Çift Tüp Boyun:

  Çift tüp boyun, yan yana bağlanmış iki boyundan oluşur ve iki evrensel mafsala veya diğer dönen bileşenlere bağlantı sağlar. Bu tasarım dengeyi iyileştirir ve titreşimleri azaltır, bu da onu yüksek hızlı ve ağır yük uygulamaları için ideal hale getirir. Çift tüp boyun, otomotiv tahrik sistemleri, endüstriyel makine ve daha fazlası dahil olmak üzere birçok uygulamada yaygın olarak kullanılır.

• 3. Kaynaklı Tüp Boyun:

  Kaynaklı tüp boyun, bileşenlerin bir mile veya tüpe bağlanması gereken çeşitli uygulamalarda kullanılır. Bu boyun, otomotiv, endüstriyel makine ve daha fazlası dahil olmak üzere birçok uygulama için standart bir seçenektir. Kaynaklı tüp boyun, akslar, tahrik milleri ve daha fazlası dahil olmak üzere birçok tahrik sisteminin önemli bir bileşenidir. Bu boyun, ağır hizmet tipi kamyonlar, inşaat ekipmanları ve daha fazlası gibi yüksek mukavemet ve dayanıklılık gerektiren çeşitli uygulamalarda kullanılır.

• 4. Kayar Tüp Boyun:

  Kayar tüp boyun, millerin uzunluk farklılıklarını kabul eden bir şekilde bağlanmasını sağlayan özel bir bileşendir. Bir milin diğerinin içinde kaymasına izin veren bir kayma özelliğine sahip bir boyundan oluşur. Bu boyun, otomotiv, endüstriyel makine ve daha fazlası dahil olmak üzere birçok uygulama için standart bir seçenektir. Kayar tüp boynunlar, süspansiyonlar, akslar ve tahrik milleri gibi uzunluk farklılıklarının kabul edilmesi gereken çeşitli uygulamalarda kullanılır. Bu tüp boyun, sorunsuz güç aktarımı ve güvenilir çalışmayı sağlayan birçok uygulama için olmazsa olmazdır. Ancak, kayar tüp boynunlar zamanla aşınabilir ve periyodik inceleme ve değiştirme gerektirir.

Tüp Boyun Özelliği ve Bakımı

Tüp boyunun özelliği, çeşitli uygulamalardaki işlevini ve kullanımını anlamak için çok önemlidir. İşte bazı standart özellikler:

• Malzeme:

  Tüp boyun, sağlam ve uzun ömürlü malzemelerden yapılır. Örneğin, çelik ve dövme demir iki yaygın seçenektir. Bu malzemelerin her biri mukavemet ve aşınmaya karşı direnç açısından benzersiz avantajlara sahiptir.

• Boyut:

  Tüp boyun, farklı uygulamaların ihtiyaçlarına karşılık gelen çeşitli boyutlarda mevcuttur. Tüp boyunun genişliği ve montaj boyutu, boyutunu belirtmek için yaygın olarak kullanılır. Tüp boyun boyutu, iletim sisteminde gereken tüp boyutları ve montaj ile uyumlu olmalıdır.

• Bağlantı tipi:

  Tüp boyunun bağlantı tipi önemli bir özelliktir. Tüp boyun, cıvatalar, kaynaklar veya flanşlar gibi çeşitli yöntemlerle diğer bileşenlere bağlanabilir. Bağlantı tipi, tüm tahrik sisteminde güvenli ve kararlı bir bağlantıyı sağlar.

• Yük kapasitesi:

  Tüp boyunun yük kapasitesi, performansının önemli bir göstergesidir. Tüp boyun, belirli uygulamaya bağlı olarak farklı yükleri taşımak üzere tasarlanmıştır. Örneğin, yüksek hızlı ve yüksek yük uygulamalarında, güvenilir çalışmasını sağlamak için tüp boyunun daha yüksek bir yük kapasitesine sahip olması gerekir.

• Yüzey işlemi:

  Tüp boyunun yüzey işlemi de önemli bir özelliktir. Ortak yüzey işlemleri arasında galvanizleme, kaplama ve ısıl işlem bulunur. Yüzey işlemi, tüp boyunun dayanıklılığını ve korozyon direncini artırarak servis ömrünü uzatır.

Tüp boyunun bakımını yapmak, performansını ve dayanıklılığını sağlamak için hayati önem taşır. İşte bazı standart bakım yöntemleri:

• Düzenli inceleme:

  Tüp boynun düzenli olarak incelenmesi çok önemlidir. Aşınma, çatlak ve korozyon olup olmadığını kontrol edin. Sorunlar bulunduğunda, daha ciddi hasarı önlemek için zamanında çözülmelidir.

• Yağlama:

  Tüp boyunun, sürtünmeyi ve aşınmayı azaltmak için düzenli olarak yağlanması gerekir. Uygun yağlayıcıları kullanın ve tüm hareketli parçalara eşit olarak uygulayın.

• Temizlik:

  Tüp boynunlar, toz, yağ ve kirin temizlenmesi için düzenli olarak temizlenmelidir. Temizleme işleminin boyuna zarar vermediğinden emin olmak için uygun temizlik maddelerini ve aletlerini kullanın.

• Bağlantı sıkma:

  Tüp boyunun diğer bileşenlere sıkıca bağlandığından emin olmak için bağlantıları düzenli olarak kontrol etmek ve sıkmak gerekir. Gevşek bağlantılar, titreşime ve boyuna zarar verebilir.

• Aşınmış parçaları değiştirin:

  Boynun herhangi bir parçası aşınmış veya hasarlıysa, derhal değiştirilmelidir. Tüm tahrik sisteminin güvenilir bir şekilde çalışmasını sağlamak için uyumlu yedek parçalar kullanın.

Tüp Boyun Nasıl Seçilir

Bir tahrik mili için doğru tüp boyunu seçerken, belirli uygulama için en uygun uyumu ve performansı sağlamak üzere dikkate alınması gereken birkaç önemli şey vardır. İşte bazı ipuçları:

• Uygulamayı belirleyin

  Arabanın ne için kullanılacağını düşünün: günlük sürüş, arazi sürüşü veya yarış. Farklı uygulamalar, aşırı ortamlar için yüksek mukavemet veya günlük kullanım için dengeli performans gibi belirli koşullar için tasarlanmış boynunlar gerektirebilir.

• Tüp boyutunu düşünün

  Tahrik mili tüpünün boyutuyla eşleşen bir boyun seçin. Doğru oturan bir boyun, sorunsuz çalışma sağlar ve aşınma ve yıpranmayı azaltır. Doğru boyuttaki boyunu seçmek için tahrik mili tüpünün dış çapını ölçün.

• Mafsal boyutu ve uyumluluğu

  Boyunun, tahrik milinde kullanılan u-mafsal boyutu ile uyumlu olduğundan emin olun. Eşleşmeyen boyutlar, titreşime ve erken arızaya yol açabilir. Yaygın u-mafsal boyutları 1310, 1330 ve 1350'dir, bu nedenle yeni bir boyun satın almadan önce tahrik milinde hangisinin olduğunu kontrol edin.

• Malzeme ve yapım

  Boyunlar genellikle çelik veya alüminyumdan yapılır. Çelik boynunlar daha dayanıklıdır ve ağır hizmet tipi uygulamalar için daha uygundur, alüminyum boynunlar ise daha hafiftir ve korozyon direnci sunar, bu da onları yarış veya arazi kullanımı için ideal hale getirir. Dövme veya döküm gibi boyunun yapısı da mukavemetini ve güvenilirliğini etkileyebilir.

• Uzunluk ve montaj

  Boyunun uzunluğu, tahrik mili içindeki montajını ve tahrik mili ile şasi arasındaki açıklığı etkileyebilir. Çok uzun veya çok kısa bir tüp boyun, titreşime hatta tahrik miline ve çevredeki bileşenlere zarar verebilir. Tahrik milinin uzatılmış ve sıkıştırılmış konumlarını göz önünde bulundurarak gerekli boyun uzunluğunu ölçün.

• Stil ve yönlendirme

  Tüp boynunlar, tahrik milinin tasarımına bağlı olarak düz veya açılı gibi farklı stillerde gelir. Doğru hizalama ve sorunsuz çalışma sağlamak için tahrik milinin tasarımına uygun bir boyun stili seçin. Ayrıca, seçilen boyuna uyması için u-mafsal pedlerinin yönlendirmesini (örneğin simetrik veya asimetrik) de göz önünde bulundurun.

• Marka itibarı ve yorumlar

  Farklı tüp boyun markalarını araştırın ve kaliteleri ve performansları hakkında fikir edinmek için kullanıcı yorumlarını okuyun. Güvenilir ve dayanıklı ürünler üretmesiyle bilinen saygın markalara bağlı kalın. Bu şekilde, boyun tahrik milinin ve aracın genel performans taleplerini karşılayabilecektir.

Tüp Boyun Nasıl Kendin Yap ve Değiştirilir

Bir tahrik milinde boyun değiştirmek, bazı temel mekanik becerilerle evde yapılabilir bir iştir. İşte bir tüp boyunu kendin yap ve değiştirme hakkında adım adım bir kılavuz.

• Gerekli aletleri toplayın

  Proje başlamadan önce bir dizi alete ihtiyaç duyulacaktır. Bunlar arasında bir soket seti, anahtarlar, pense, çekiç, bir boyun değişimi ve bir u-mafsal çektirme veya pres bulunur.

• Güvenliği sağlayın

  Bir tahrik milinde çalışırken güvenlik çok önemlidir. Araba, kriko sehpaları üzerine düzgün bir şekilde desteklenmeli ve herhangi bir hareketi önlemek için el freni çekilmelidir.

• Tahrik milini ayırın

  Tahrik milini diferansiyele ve şanzımana bağlayan cıvataları gevşeterek başlayın. Tüm cıvatalara erişmek için tahrik milini döndürmeniz gerekebilir. Cıvatalar gevşediğinde, tahrik milini dikkatlice destekleyin ve cıvataları sökün.

• Eski boyunu sökün

  Tahrik mili ayrıldıktan sonra eski boyun çıkarılabilir. Bu, öncelikle u-mafsalların sökülmesini gerektirebilir. Tasarıma bağlı olarak, u-mafsal kapakları klipslerle veya presle sabitlenir, bu da çıkarılması için bir u-mafsal çektirme veya bir çekiç ve zımba gerektirebilir.

• Yeni boyunu hazırlayın

  Yeni boyunu takmadan önce, tahrik mili ve diferansiyelle uyumlu olduğundan emin olun. Temizlenmeli ve herhangi bir hasar açısından incelenmelidir.

• Yeni boyunu takın

  Yeni boyunu, tahrik mili üzerine takmalısınız. Boyun yeni bir u-mafsalla birlikte geliyorsa, üreticinin talimatlarına göre takılmalıdır. Tüm bağlantıların güvenli olduğundan ve herhangi bir oynama veya titreşim olmadığından emin olun.

• Tahrik milini yeniden bağlayın

  Tahrik milini diferansiyelle ve şanzımanla hizalayarak yeniden bağlayın. Boyunu tahrik miline bağlayan cıvataları sıkın. Uygun bir montaj için üreticinin tork özelliklerini takip edin.

S ve C

S1: Bir tüp boyun, katı bir boyundan nasıl farklıdır?

C1: Bir tüp boyun, daha hafif ve aerodinamik olarak verimli bir tasarım sağlayan tüp şeklinde bir milin ucuna oturmak üzere tasarlanmıştır. Buna karşılık, katı bir boyun genellikle tek parça halinde dökülür. Bu, tüp boyunun farklı uygulamalar için daha esnek ve ayarlanabilir olmasını sağlar.

S2: Bir tüp boyun, yüksek performanslı uygulamalarda kullanılabilir mi?

C2: Evet, bir tüp boyun yüksek performanslı uygulamalarda kullanılabilir. Bununla birlikte, yüksek mukavemetli malzemelerden yapılmış bir tüp boyun seçmek ve uygulamanın ihtiyaçlarına göre boyutlandırıldığından emin olmak çok önemlidir.

S3: Bir tüp boyun, hangi bakımı gerektirir?

C3: Diğer evrensel mafsal bileşenleri gibi, tüp boyunun yağlanmış durumda tutulması çok önemlidir. Aşınma, çatlak veya diğer hasar belirtilerine karşı düzenli olarak inceleyin. Herhangi bir sorun tespit edilirse, olası arızayı önlemek için tüp boyunu derhal değiştirin.

S4: Bir tahrik milinde tüp boyun kullanmanın avantajları nelerdir?

C4: Bir tahrik milinde tüp boyun kullanmak birkaç avantaj sunar. İlk olarak, tahrik mili ile tahrik sisteminin geri kalanı arasında sağlam bir bağlantı sağlayarak verimli güç aktarımı sağlar. İkinci olarak, tüp boyun, sorunsuz çalışma sağlamak ve olası titreşimleri azaltmak için gerekli olan bir ölçüde yanlış hizalamayı kabul edebilir.

S5: Bir tüp boyun, bir mile kaynak yapılabilir mi?

C5: Evet, bir tüp boyun, bir mile kaynak yapılabilir. Ancak, güçlü ve dayanıklı bir bağlantı sağlamak için uygun kaynak prosedürlerini izlemek ve ilgili belirli malzemeler için uygun kaynak tekniklerini kullanmak çok önemlidir.
